2.1.3.5 Натяжитель цепи

2.1.2.4. Натяжитель цепи

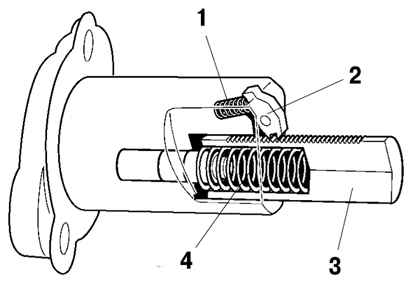

Рис. 2.16. Натяжитель цепи: 1 – пружина кулачка; 2 – кулачок; 3 – плунжер; 4 – пружина

Натяжитель цепи использует пружину и давление масла для постоянного поддержания надлежащего натяжения цепи. Натяжитель цепи снижает шум, производимый цепью. Также используется храповой механизм. Для улучшения эксплуатационной надежности натяжитель цепи имеет конструкцию, обеспечивающую возможность его снятия и установки снаружи крышки цепи привода механизма газораспределения.
